快速復電型配電自動化方案
發布時間：2018-03-08 瀏覽次數：3895次

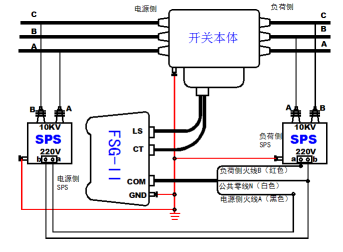

FSG-II快速復電型故障檢測遠方終端的診斷模式選擇鈕可以配置為電壓-時限型或電壓-電流型。當配置為電壓時限型，開關失壓后立即分閘；當配置為電壓-電流型，有故障電流開關失壓后立即分閘，無故障電流則不分閘。

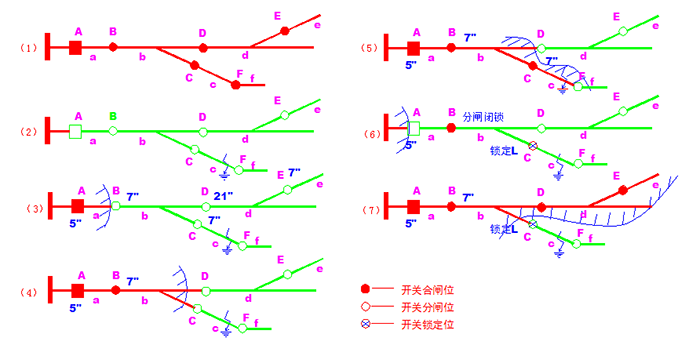

電壓-時限型(VT模式)---分段開關故障處理過程
如下圖所示，A為變電站出線開關，可實現過流速斷(零序保護)及兩次重合閘；B—E快速復電開關VT模式。排除故障后，解除C的YT時限鎖定，通過控制器白手柄置于合閘位合上C開關。

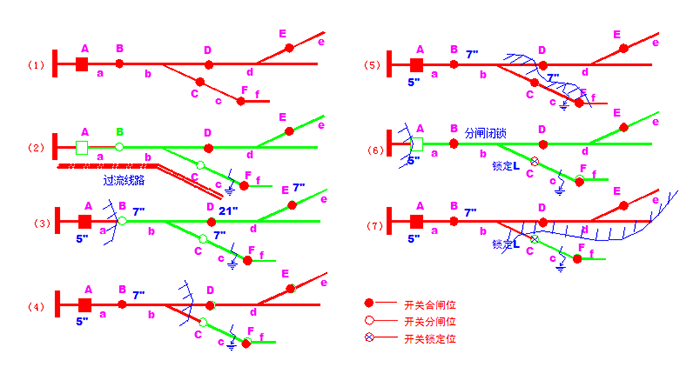

電壓-電流型(VC模式)---分段開關過流故障處理過程
如下圖所示，A為變電站出線開關，可實現過流速斷及兩次重合閘；B—E快速復電開關VC模式。實現故障定位、故障隔離、非故障段的恢復供電功能。

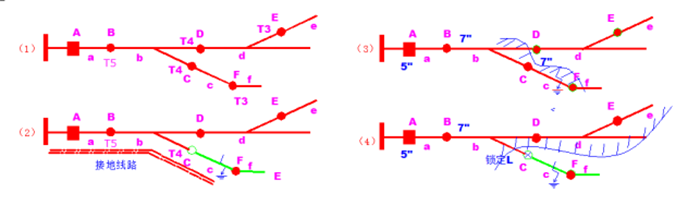

電壓-電流型(VC模式)---小電阻接地系統的接地故障處理過程
如下圖所示，C段發生接地故障時，實現故障定位、故障隔離、非故障段的恢復供電功能。
