方向型用戶分界負荷開關一般選擇內置電源變壓器SPS，且采用電源側方案。安裝時必須嚴格按照電源側，負荷側來安裝，否則無法正確實現接地動作。

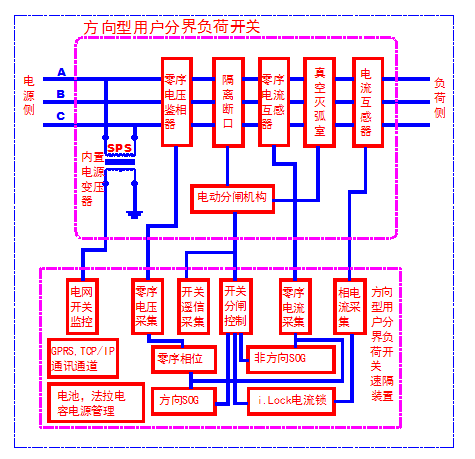

如圖所示：本開關通過內置的電源變壓器SPS獲得電網電壓遙測信號及開關控制工作電源。串聯的隔離斷口+真空滅弧室方案，秉承了東芝技術的一貫設計思路用于開關主回路的分?jǐn)嗯c聯通。電流互感器向速隔裝置提供A,C相電流信號用于相間短路故障的判定。零序電流互感器向速隔裝置提供高靈敏度的零序電流信號（20A/1A）。內置零序電壓鑒相器ZPD用于分界點的電網零序電壓，零序相位測量，同零序電流一起完成方向型SOG接地故障故障的判定。

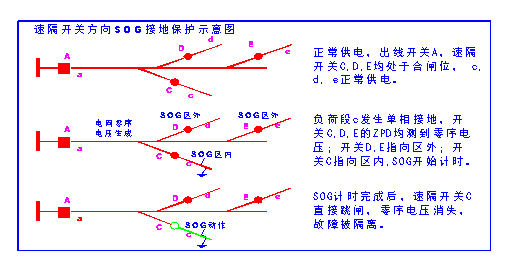

方向SOG單相接地保護功能：在非接地NUS/消弧線圈接地NES系統中，當某發生單相接地時，對于用戶分界點速隔開關來說：如果是區內故障，開關ZCT測到的是接地電流；如果是區外故障，開關ZCT測到的是區內電容電流。雖然大小區別很小，但相對ZPD提供的零序電壓的方向卻有著很明顯的特征。

用戶分界點速隔開關的方向SOG單相接地保護功能正是利用這一特點實現，其跳閘條件為：

• SOG功能確認速隔開關區內發生單相接地，
• 接地時間≥方向SOG時間設定值，
• ZCT接地電流方向指向NUS/NES相位區
• ZPD零序電壓≥方向SOG電壓設定值

當滿足上述條件時，用戶分界點自動速隔開關迅速跳閘。

方向SOG單相接地保護功能主要用于非接地NUS/消弧線圈接地NES系統中?？梢杂行Ы鉀Q長電纜用戶誤動問題。
